Spojnice / fitinzi



Spojnice su na vrhovima presane u obliku O-Ring ili  navojnim krajevima s unutarnjim ili vanjskim navojem u skladu s DIN EN10226-1:

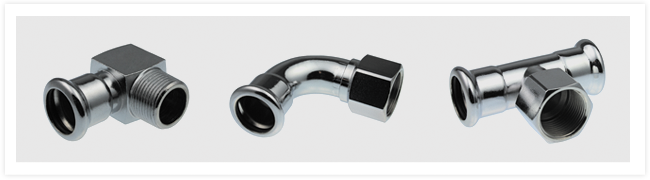

  • koljena i T-komadi, spojnice,

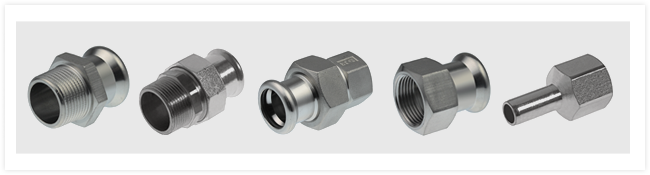

  • navojne spojnice GZ i GW i vijčani spojevi,

  • prijelazni spojni elementi,

Svi Elementi su izrađeni od nehrđajućeg čelika broj 1,4404, AISI 316L.



Brtve (O-prstenovi)

Standardna verzija KAN-therm Inox i Inox spojnica dolaze sa EPDM gumenim O-prstenom zadovoljavajući PN-EN 681-1 zahtjeve. Za posebne primjene se isporučuju s Viton O-prstenom.

Tablica daje radne parametre i raspon primjene za spojnice:

Materijal  Boja Radni parametri  Primjena





EPDM guma

crna



max. radni tlak: 16 bara

radna temperatura: -20 ° C do 110 ° C

kratkoročno: 120 ° C



sustavi:

- Centralnog grijanja
- Hladna i vruća voda iz slavine sustavi
- hydrant systems
- Za glikol rješenja i komprimiranog zraka (bez ulja) sustave



FPM/Viton

fluoric guma

zelena



max. radni tlak:

16 bara

radna temperatura:

-30 ° C - 180 ° C

kratkoročno: 230 ° C



sustavi:

- Solarni
- Komprimirani zrak
- Peć na ulje
- Gorivo
- Za biljna ulja



FPM / Viton

fluoric guma

siva



max. radni tlak:

5 bara

radna temperatura:

do 150 ° C

kratkoročno: 180 ° C



sustavi:

- Vodena para

(Promjera: 15-54 mm)







Svi elementi od KAN-therm Inox sustava unutar dimenzija 15 do 108 mm, sadrže LBP funkciju (otpečaćene veze upozorenja - LBP-Pukotina Prije Presanja).



Unutar 15-54 mm dimenzija funkcija se ostvaruje posebno dizajniranim O-prstenom. Sa posebnim utorima LBP O-prstenovi pružaju optimalnu kontrolu nad spojevima tijekom tlačne probe. Otpečaćene veze cure i stoga ih je lako pronaći.





Unutar 76,1 - 108 mm dimenzije LBP funkcija se ostvaruje odgovarajućim oblikom spojnice (cijevnog priključka ovalizacija).









Preuzmite katalog svih KAN-therm Inox spojnica.
