System KAN-therm Groove

System KAN-therm Groove

Grupi naših rješenja pridružio se još jedan, instalacijski sustav: System KAN-therm Groove. „Groove” na engleskom jeziku znači žlijeb, utor, brazda i idealno oslikava najnoviju tehnologiju.

To je potpuno inovativno rješenje za spajanje metalnih cijevi i spojnih elemenata, koje nadmašuje tradicionalne metode spajanja, kao što su zavarivanje i narezivanje navoja.

Temelj novog sustava su vijčani stezni prstenovi s gumenom brtvom i posebno dizajniranim spojnicama. Ponuda ne uključuje ravne dijelove cijevi. Zašto? Ovo tehničko rješenje povezuje se sa tradicionalnim cijevima od ugljičnog čelika i pocinčanog ugljičnog čelika koje se naširoko primjenjuju u instalacijama.

 Upoznajte se s našim katalogom KAN-therm Groove sustava


System KAN-therm Groove – kako to radi?

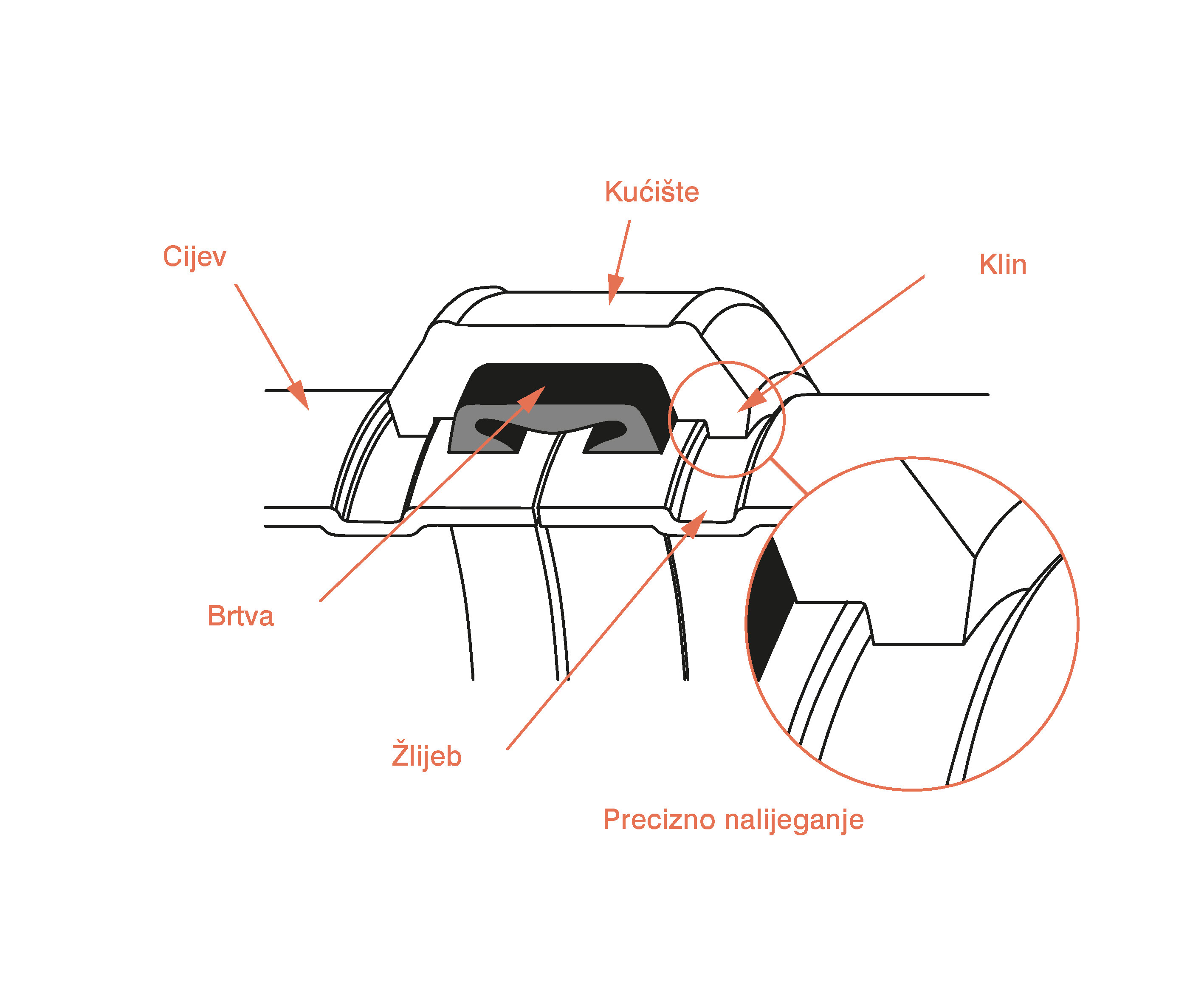

Osnova za spajanje cijevi sa drugom cijevi ili cijevi sa spojnicom odabrane iz naše ponude, je vijčana spojka. Njezina konstrukcija se sastoji od tri elementa: tijela spojnice izvedene iz nodularnog lijeva, gumene brtve (EPDM ili NBR zavisno o transportiranom mediju) te kompleta vijaka od pocinčanog ugljičnog čelika. Elementi koji će se međusobno spajati moraju imati specijalni žljeb koji će omogućivati stabilno spajanje stezaljki.




To je vrlo važan element spoja, odgovoran za njegovu mehaničku izdržljivost. Samo montiranje nije komplicirano i zasniva se na stezanju spojke vijcima pomoću ključa. Znak pravilno izvedenog spoja je dodir metal-metal na oba kraja spojke. U ponudi KAN dostupne su spojke u nekoliko varijanti, što omogućuje rad instalacije pod tlakom do čak 69 bara.



Vrste brtvi

Brtve za stezaljke dostupne su u različitim materijalima, npr. EPDM guma (Ethylene Propylene Diene Monomer), NBR (Nitrile Butadiene Rubber). Tip primijenjene brtve određuje mogućnost transporta konkretnog medija uz maksimalnu moguću temperaturu – medij je u kontaktu samo s brtvom, ne postoji  mogućnost da dođe u dodir sa tijelom od lijevanog željeza. Odabir odgovarajućeg materijala brtve omogućuje transport ne samo hladne i tople vode, već i nestandardnih medija kao šta su: vodene otopine kiselina, klorirane vode, demineralizirane vode, morske vode, otpadne vode, komprimirani zrak i različite druge kemikalije – za detaljnije informacije, molimo vas kontaktirajte naš tehnički odjel.

Kako stezaljke, tako i brtve, dostupne su velikom izboru nazivnih promjera. Standardna ponuda sadrži promjere od DN25 do DN300 (veći promjeri dostupni na zahtjev), šta jamči vrlo veliku raznovrsnost primjene System KAN-therm Groove.



System KAN-therm Groove rowkowanie

System KAN-therm Groove žlijebljenje cijevi

Žlijebljenje cijevi, za spajanje korištenjem spojki System KAN-therm Groove, može se izvesti pomoću dvije metode, valjanjem ili urezivanjem. Žlijebljene putem gnječenja namijenjeno je cijevima koje nemaju veću debljinu stijenke cijevi od 9,5 mm. Takva metoda pripreme utora je moguća korištenjem malih i mobilnih uređaja. Zahvaljujući tome ovo je popularnija metoda i omogućuje pripremu cijevi na gradilištu. Žlijebljene cijevi urezivanjem zahtijeva nešto veće uređaje i zato se najčešće izvodi u tvornicama ili u posebno pripremljenim, zasebnim mjestima na gradilištu.



Primjena

Glavne karakteristike System KAN-therm Groove su:
  • Otpornost na vrlo visok tlak i temperaturu,
  • Vrlo velik raspon promjera,
  • Nema potrebe za radom s otvorenim plamenom,
  • Nema utjecaja vanjskih uvjeta na kvalitetu spojeva.

Sve nam to daje mogućnost primjene System KAN-therm Groove kod izvođenja praktički svake cijevne instalacije.

Najčešće su to:
  • hidrantski sustavi i sprinkler sustavi,
  • instalacije obrađene vode,
  • instalacije grijanja i hlađenja koje zahtijevaju vrlo velike promjere,
  • instalacije komprimiranog zraka.

Sustav se također može koristiti u industrijskim postrojenjima i rudarstvu. Velika prednost je mogućnost demontaže instalacije i ponovno sastavljanje istih komponenti na novom mjestu.

U slučaju instalacija za gašenje požara raspršenom vodom, System KAN-therm Groove je potpuno kompatibilan sa elementima System KAN-therm Steel i Inox Sprinkler i omogućuje spajanje cijevi i spojnica velikih promjera iznad 108 mm.

System KAN-therm Groove zastosowanie

Prednosti

Primjenom elemenata System KAN-therm Groove dobivamo prije svega značajnu uštedu u vremenu potrebnom za montiranje cjelokupnog cjevovoda, a također nema potrebe za korištenjem visoko kvalificirane radne snage. To je rezultat vrlo jednostavne i brze tehnike montaže u usporedbi s tradicionalnim metodama spajanja, kao što su zavarivanje ili narezivanje navoja. Iz toga razloga ovaj tip spajanja cjevovoda smanjuje rizik od pogrešaka u montaži.

Fleksibilna konstrukcija spojki iz naše ponude daje mogućnost kompenzacije toplinskog istezanja cjevovoda, tako da već u fazi pred montaže instalacije, možemo pred gotoviti tzv. kompenzatore koji sprječavaju  pojavu termičkog rastezanja u cjevovodu. Zahvaljujući tome možemo izbjeći troškove vezane uz primjenu skupih, gotovih proizvoda.





System KAN-therm Groove Katalog:

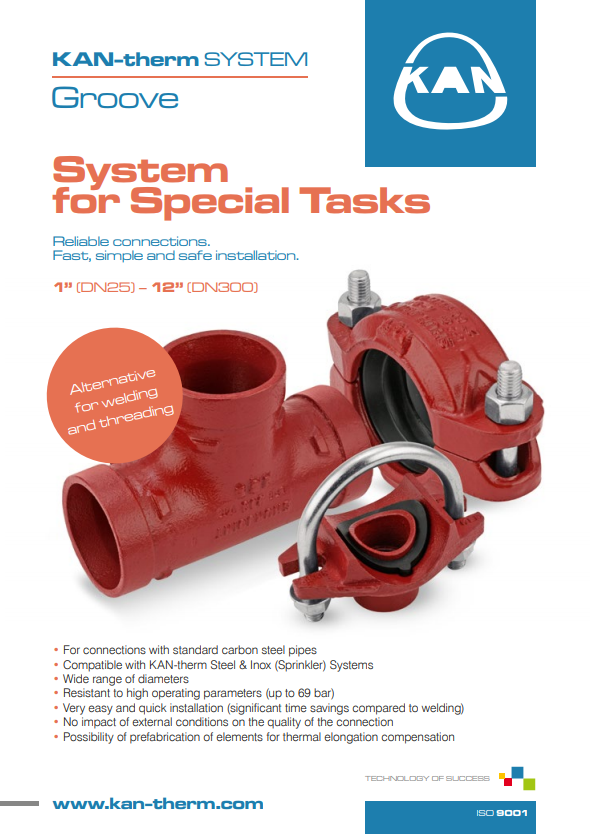

 System KAN-therm Groove letak:
