Sažetak:
Rad pumpne grupe fiksne vrijednosti – objašnjenje
Sustav djeluje na temelju miješanja vode za grijanje iz izvora topline i povratne vode iz podnog grijanja.
Pumpa za miješanje dio vode (odgovarajuće temperature za grijanje površine) usmjerava na razdjelnik podnog grijanja, a dio (preko regulacijskog ZR ventila) u povratnu cijev koja opskrbljuje sustav.
ZR i ZT ventili – što je njihov zadatak?
Odgovarajuće miješanje vode može se postići izmjenom postavke regulatornog ventila ZR. Voda koja se unosi u sustav teče kroz ZT ventil za regulaciju topline prije miješanja, a može se kontrolirati pomoću glave s tlačnim senzorom smještene na razdjelniku za cijevi. Ventil omogućuje podešavanje fiksne temperature u interesu zaštite od pregrijavanja (sprječava upotrebu temperaturu veće od postavljene temperature u površinskom sustavu grijanja).
Regulacija temperature podnog grijanja – kako funkcionira?
Površinsko grijanje kontroliraju toplinski regulatorni ventili na razdjelniku, kojima upravljaju električni pokretači spojeni na sobne termostate.
Zaobilaznica (by-pass s regulacijskim ventilom) ugrađena u sustav osigurava zaštitu pumpe u slučaju da se svi ventili na napajanju istovremeno zatvore i isključe sve cijevi (npr. u slučaju istovremenog zatvaranja svih pokretača na regulatornim ventilima razdjelnika).
Pumpne grupe i izvor topline
Ovi sustavi ne rade pravilno s niskotemperaturnim izvorima topline, npr. s kondenzacijskim kotlovima ili toplinskim pumpama. Minimalna propisana naponska temperatura sustava (u interesu osiguravanja odgovarajuće temperature miješane vode) je 60 °C. Stoga, u slučaju primjene s niskotemperaturnim izvorima topline, preporučujemo upotrebu sustava za miješanje koji se temelje na trosmjernim ventilima za regulaciju topline.
Pumpne grupe s fiksnom vrijednošću i razdjelnici s integriranim sustavima za miješanje koji pripadaju USFP i USVP seriji omogućuju i 10-rostruki (do 15 kW toplinskog opterećenja) rad površinskih sustava grijanja.

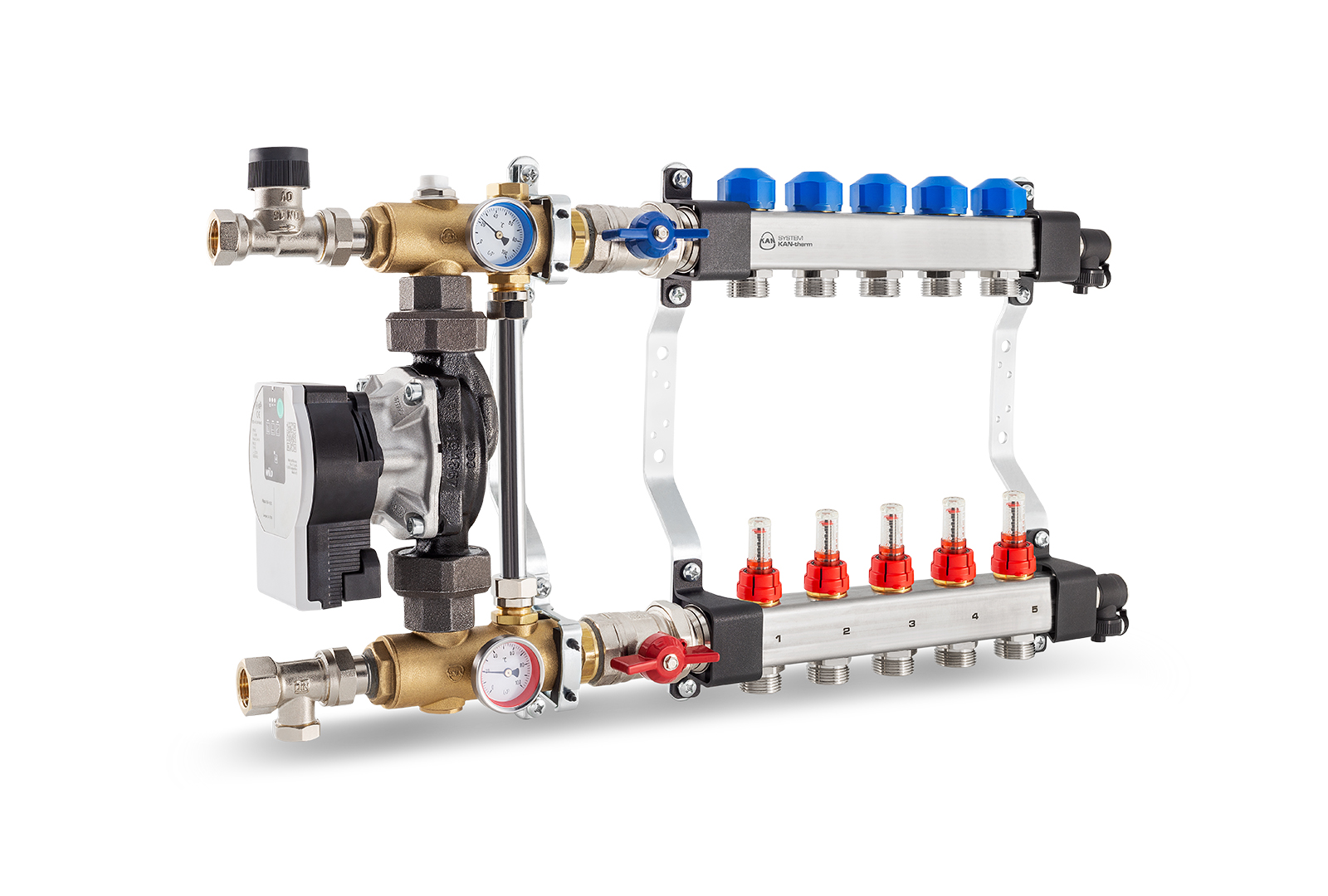

Rad pumpne grupe s trosmjernim ventilima za regulaciju topline
Sustav se napaja toplom vodom iz trosmjernog toplinskog ventila za regulaciju topline i povratne vode iz cijevi za podno grijanje (povratni razdjelnik), što rezultira miješanjem i smanjenjem temperature vode koja napaja razdjelnik (odnosno cijevi za podno grijanje). Cirkulacija vode u sustavu površinskog grijanja osigurana je radom ugrađene pumpe. Voda se vraća u sustav kroz povratni priključak.
Kako se temperatura podnog grijanja može podesiti u sustavu s trosmjernim ventilom?
Osiguravanje odgovarajuće temperature medija nakon miješanja može se postići promjenom postavki trosmjernog ventila za regulaciju topline.
U slučaju da je na svim krugovima podnog grijanja instaliran električni pokretač, kontrolna automatizacija mora biti opremljena modulom koji će isključiti pumpu u slučaju zatvaranja svih krugova. Kao alternativno rješenje, jedan krug razdjelnika može se ostaviti bez automatske kontrole. To sprječava pumpu da pumpa vodu u zatvoreni sustav.
Pumpna grupa s trosmjernim ventilom za regulaciju topline – ispravno priključivanje
Treba voditi računa o tome da jedinica bude pravilno povezana s ostatkom cijelog sustava. Ventil za miješanje mora biti spojen na vod napajanja, a povratni priključak mora biti povezan s povratnim vodom. U slučaju složenih sustava možda će biti potrebno upotrijebiti dodatni regulator protoka na ulazu pumpne grupe.
Podešavanje ventila za miješanje i regulaciju topline – tablica
Da biste prilagodili željenu temperaturu nakon miješanja, uklonite plastični zaštitni poklopac trosmjernog ventila (klik-sistem) i odaberite odgovarajuću postavku ventila:
|
Postavke |
Temperatura miješane vode ARM 363 |
Temperatura miješane vode ATM 361 i ATM 561 |
|
1 |
35 °C |
20 °C |
|
2 |
44 °C |
25 °C |
|
3 |
48 °C |
30 °C |
|
4 |
51 °C |
34 °C |
|
5 |
57 °C |
38 °C |
|
6 |
60 °C |
43 °C |
Vrijednosti temperature su dane s točnošću ± 2 °C
Ove vrste pumpnih grupa opremljene su trosmjernim ventilima za regulaciju topline s dvije različite (1,6 i 2,5) kV vrijednosti:
- Pumpne grupe s trosmjernim ventilima za regulaciju topline kojima je vrijednost Kv = 1,6 primjenjuju se na manje sustave (do 7,5 kW toplinskog opterećenja sa 6 krugova za grijanje).
- Pumpne grupe s trosmjernim ventilima za regulaciju topline kojima je vrijednost Kv = 2,5 primjenjuju se na veće sustave (do 15 kW toplinskog opterećenja sa 12 krugova za grijanje).
